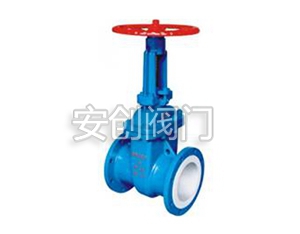

襯氟閘閥

發布日期：2015-11-07    點擊數：

型號：Z41F46、Z41F4

口徑： DN25～DN500

壓力： 0.6～2.5MPa

材質：鑄鐵、鑄鋼、不銹鋼等

襯氟閘閥產品介紹：

閘閥產品是一種帶見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-20℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP襯氟閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

襯氟閘閥采用的密封副為FEP或其它材料組合，磨擦系數小，啟閉力矩低；填料采用PTFE標準填料，密封性能好，維修更換方便；帶有彈性的閘板，可補償閘板密封與閥座密封面之間楔角偏差，吻合度好，密封效果理想。

襯氟閘閥應用范圍：

Z41F3、Z41F46襯氟閘閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

閥體有扁體和圓體兩種形狀：GB國標閥門采用圓體，ANSI磅級美標閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體。

工作溫度：-50℃～150℃

襯氟閘閥結構特點：

1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；

2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；

3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；

4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；

5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

A 產品連接件少，整體鋼性好。

B 截流速度快。

C 開度限位機構方便，靈活。

D 體形小巧，外形美觀。

E 操作簡單，省力，維修方便。

F 流體阻力小，密封面受介質的沖蝕小。

G 介質流向不愛限制，不擾流，不降低壓力。

襯氟閘閥標準規范：

設計制造標準：GB/T 12234

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

襯氟閘閥零件材料與工況：

1.閥體材質:碳鋼、不銹鋼。[可選]

2.密封材質:流道全襯四氟。

3.填料: PTFE。

4.閥桿材質:不銹鋼304、不銹鋼316、不銹鋼2cr13。
