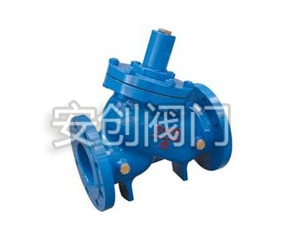

| 產品名稱： | DYH41X型Y型快閉止回閥 | 產品型號： | DYH41X型Y型 |
適用介質： | 清水、原水（含泥砂）、污水、海水、油品 | 連接形式： | 法蘭 |
| 適用溫度： | ﹣10℃～130℃ | 公稱通徑： | DN50-DN1000 |
常用材質： | 鑄鐵、鑄鋼、不銹鋼 | 技術咨詢： | 15868791831 |
一、DYH41X型Y型快閉止回閥概述：
DYH41X型Y型快閉止回閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象，同時因水不能倒流，不產生動能，便防止了水錘的產生。
二、DYH41X型Y型快閉止回閥應用范圍：
適用介質 | 清水、原水（含泥砂）、污水、海水、油品等系統。 |
工作壓力（MPa） | 1.0、1.6 |
使用溫度 | ﹣10℃～130℃ |
公稱通徑 | DN50～DN1000mm |
酸堿度 | 強酸、強堿濃溶液除外均可用（PH值在5-10之間） |
三、DYH41X型Y型快閉止回閥特點：
1、Y型快閉式止回閥密封效果良好，保證閥門泄漏量為零泄漏。
2、Y型快閉式止回閥閥體采用Y形流線型結構，結構合理。
3、Y型快閉式止回閥可實現在線維修。
4、鑄件采用xian進的鑄造工藝鑄造，應有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。
四、DYH41X型Y型快閉止回閥主要零部件材料：
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
閥桿 | 鉻不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+丁腈橡膠 |
O形圈 | 丁腈橡膠 |
彈簧 | 不銹鋼 |
導套 | 黃銅、不銹鋼 |
五、DYH41X型Y型快閉止回閥主要技術參數：
閥體結構 | Y型膜片式 |
密封副材料 | 非金屬材料 |
安裝要求 | 水平安裝 |
連接方式 | 法蘭連接 |
連接尺寸執行標準 | GB/T17241.6 |
注：Y型快閉止回閥主要零部件采用不銹鋼、球鐵。密封圈全部采用進口橡膠原料，根據溫度選用不同材料；且閥門主體內外腔經過環氧樹脂噴涂處理。耐磨損、防腐蝕、不易銹蝕，不會造成污染物生成，無放射性，不會影響和危害環境及破壞生態平衡。
六、DYH41X型Y型快閉止回閥結構及外形尺寸
公稱通 | L | H | D | D1 | n-d | ||||||
徑DN | |||||||||||
（mm） | 1 | 1.6 | 2.5 | 1 | 1.6 | 2.5 | 1 | 1.6 | 2.5 | ||
| Mpa | Mpa | Mpa | Mpa | Mpa | Mpa | Mpa | Mpa | Mpa | ||
50 | 205 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 250 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 320 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 365 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 |
150 | 415 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 457 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
250 | 533 | 792 | 385 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
300 | 610 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
350 | 686 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
400 | 762 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
450 | 914 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
500 | 978 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-30 | 20-36 |
600 | 1200 | 1600 | 780 | 840 |
| 725 | 770 |
| 20-20 | 20-36 |
|
700 | 1450 | 1750 | 895 | 910 |
| 840 | 840 |
| 24-30 | 24-36 |
|
800 | 1560 | 1900 | 1015 | 1025 |
| 950 | 950 |
| 24-30 | 24-39 |
|
900 | 1800 | 2100 | 1115 | 1125 |
| 1050 | 1050 |
| 28-33 | 28-39 |
|
1000 | 2000 | 2400 | 1230 | 1255 |
| 1160 | 1170 |
| 28-36 | 28-42 |
|
七、DYH41X型Y型快閉止回閥安裝示意圖：
