508真空壓力釋放閥

發布日期：2015-10-29    點擊數：

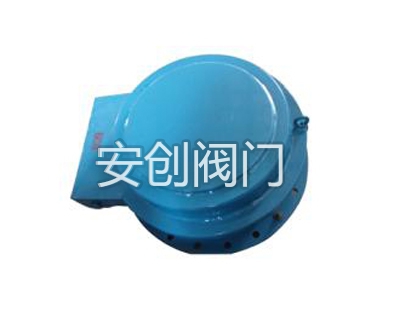

508真空壓力釋放閥

型號：508

連接形式：法蘭

主體材料：碳鋼,不銹鋼

公稱通徑：100-2000

適用介質：庫頂灰塵

密封形式：軟密封

外形：中型

流動方向：?jiǎn)蜗?/p>

驅動方式：自動

可以根據實際場合定做

產品說明

508真空壓力釋放閥

一、概述 ：

本設備應用于庫頂，在庫內壓力超過正常范圍時即自動打開，進行泄壓，作為壓力保護用。

二、主要特點:

1、本設備采用大通徑的排氣口（508mm）,排氣口上蓋采用鋁合金，重量輕，對壓力變化反應靈敏。利用閥蓋重量來設定開啟壓力,即使通過長期工作,也能確保開啟壓力正確可靠。 2、采用鋁合金和鑄鐵結構，耐腐蝕，耐老化。 3、結構簡單，正常工作中無維修工作量。 4、真空釋放閥動作靈活可靠。

三、技術參數:

入口尺寸 508mm 標準透氣值

真空 7.69×10-3 Kgf/cm2 壓力 2.2×10-3

透氣值 真空 8.8×10-3 Kgf/cm2 壓力26.36×10-3

閥壓力釋放時：當貯倉或灰?guī)靸?nèi)壓力增長到閥選定的壓力值時，倉內壓力克服閥座蓋（件7）重量，將閥蓋從閥座上舉起，同時壓力釋放，直zhi貯倉或灰?guī)靸?nèi)壓力降到與閥所選定的壓力值相同時，閥蓋再回到正常位置。

閥真空釋放時：當貯倉或灰?guī)靸?nèi)壓力低于大氣壓時，在貯倉或灰?guī)靸?nèi)產生真空，當真空值降到與閥選定的真空值時，由于大氣壓作用到隔膜上，舉起真空環到浮動位置，此時空氣進入貯倉或灰?guī)靸?nèi)，直到其內部真空值小于選定值時，真空環回到正常位置靠在隔膜上。
