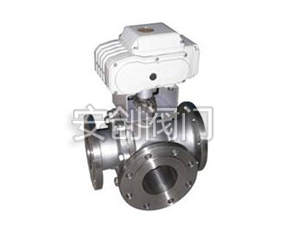

三通球閥

發布日期：2015-11-07    點擊數：

型號：Q45F、Q44F

口徑： DN15-200

壓力： 1.0-4.0Mpa

材質：鑄鐵、鑄鋼、不銹鋼等

一、產品結構及其特性說明

SFAQ、SFGQ系列三通球閥采用四面閥座、一體化結構。適用

于液體、氣體、粉體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體、粉體等介質的管道、儲罐、容器設備上匯合或分流裝置。其特點是：

1.閥門按流通形式分為“L型”（3位2通）、“T型”（3位2通）兩種類型。其中“L型”可實現對介質流向進行如‘圖A’的兩種切換功能；“T型”可實現對介質的分流或混流，如‘圖B’的四種切換功能。可按工況要求選擇其中一種。

2.閥座采用PTFE材料，閥門的啟團力小，開關輕便。

3.閥門采用三體結構，拆裝方便，便于現場維修、更換、其流道通暢，流體阻力小。

4.具有防靜電結構，下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。

二、性能及設計規范：

1、壓力等級：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅級

2、公稱通徑：DN15-200；1/2”-8”

3、適用溫度：-29-150℃

4、適用介質：碳鋼：適用水  蒸氣  油品等介質

5、連結方式：法蘭連結按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等標準；

焊接端按：GB12224及ANSI  B  16.25；螺紋連結按：GB7306及NPT
