插板式卸灰閥

發布日期：2015-10-29    點擊數：

?型號：DXF

?連接形式：法蘭

主體材料：碳鋼

公稱通徑：100-2000

適用介質：物料、顆粒

密封形式：硬密封

外形：中型

流動方向：單向

驅動方式：手動、氣動、電動

可以根據實際場合定做

產品說明

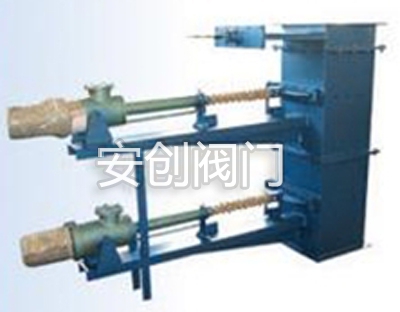

插板式卸灰閥

特點：

采用電液推桿作為動力源，使卸灰器動作靈敏、運動平穩、行程控制準確，可帶負荷啟動，并能有效緩沖外來沖擊力，且具有超負荷保護能力。電液推桿體積小，不漏油，便于安裝、維修。在惡劣工作環境下，亦能不吸塵、不進水、內部不銹蝕，使用壽命長，不需要任何附屬設備，基本克服了以往電動推桿工作不可靠和氣動推桿設備復雜等問題。雙層卸灰器結構新穎，運動準確可靠，充分考慮了有效的密封結構及檢修、維護的方便。該卸灰器配置有行程形狀，可以上下交替卸灰以保證系統氣體壓力。在事故狀態下，該卸灰器還手動操作。

安裝注意事項:

1、在電液動插板閥安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。

2、檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。

3、電液動插板閥安裝時應采用整體就位安裝，不能閘框、閘板分體安裝，防止閘框變形。

4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。

5、電液動插板閥出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。

6、在澆筑混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。

訂貨須知

一、訂貨前，應先了解本產品技術參數、安裝尺寸、轉速及使用范圍等擇優選用配套，以免造成不必要的損失。

二、說明書中技術參數、安裝尺寸及轉速是我廠通用的標準，如用戶單位需特殊要求，我廠可按需方要求設計生產、供貨。

三、說明書中星形缷料裝置殼體是標準鑄鐵，還可以生產鑄不銹鋼、鑄鋁、鑄銅、焊接殼體等。

四、產品配用電機以Y系列為標準，我廠還可以配用防爆電機，調速電機，變頻電機
