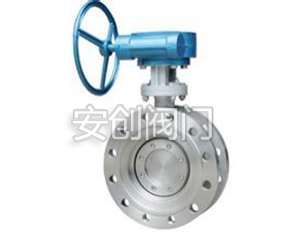

雙向密封蝶閥

發布日期：2015-11-07    點擊數：

型號：D342H

口徑： DN25～DN300

壓力： 0.6～2.5MPa

連接方式：法蘭、對夾、對焊

材質：鑄鐵、鑄鋼、不銹鋼等

驅動方式：手動、氣動、電動等

雙向蝶閥產品介紹：

雙偏心雙向金屬密封蝶閥系列是閥門供應網公司引進了國內外先

進的蝶閥制造技術，通過用戶需求調研開發的蝶閥新產品。該閥結構合理，密封嚴密可靠、流阻小、壓差低、驅動靈活省力，使用壽命倍增。符合GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997《金屬密封蝶閥》標準，并參照美國ANSI/AWWAC504標準，采用CAD軟件輔助設計。雙偏心，即軸向偏心，閥軸中線不在閥板密封面上；徑向偏心：閥軸中線不在閥門通道的中線上，閥板采用雙平板桁架式多流道結構，在流速較高時，各流道水流能夠互相制衡，避免閥板出現顫抖現象，確保閥門的穩固性。特殊的設計，特殊的幾何結構，使閥板具有越關越緊的功能，當打開閥門時，只要閥軸稍微旋轉，閥板即全部脫離閥座，減少了摩擦力，使開啟力矩呈現小、佳狀態，密封嚴實可靠，經久耐用。

雙向蝶閥應用范圍：

雙偏心雙向金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。

雙向蝶閥結構特點：

1、蝶閥為雙向承壓，雙向金屬密封，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。

2、操作扭矩較小，轉90度啟閉，輕便迅速。

3、流阻小，具有良好的水力特性，流量特性近似傾斜直線 ，節能效果好，雙向密封對水流無方向要求。

4、密封可靠，啟閉壽命達數25000次以上。

5、閥板采用符合流體力學性能的雙平板桁架式多流道設計。

雙向蝶閥標準規范：

設計制造標準：GB/T 12238-2008、JB/T8527-1997

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008
