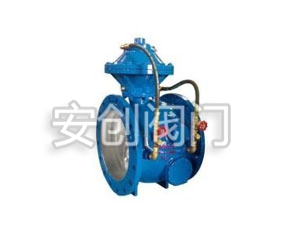

 管力閥是吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代新產品。它兼具電動閘、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系統安全。該閥是當前國內外結構新穎、性能良好、進行可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、冶金、石化、水利、市政、環保等行業供排水系統。

型號說明

BFDG7M43HX    BFDG7H42X    LKDG741HX

技術參數

名稱	公稱通徑	適用溫度℃	適用介質	流阻系數	低工作壓力(Mpa)
參數	DN150-DN2000	0-80	泥污、污水 油品、海水	0.3-1.1	≥0.1
名稱	關閥時間(可調)	開閥時間(可調)	結構長度標準	法蘭標準	泄漏量
參數	快關1-3秒 慢關5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92



主要材料

零件名稱	閥體	閥心	閥軸	密封面	填料
材料名稱	球墨鑄鐵	球墨鑄鐵	不銹鋼	丁腈橡膠	O型密封圈
	碳鋼	碳鋼	不銹鐵
	不銹鋼	不銹鋼



BFDG7H43HR活塞式管力閥結構原理圖



BFDG7M41HX膜片式管力閥結構原理圖

主要尺寸



公稱通徑	D1	D2	L	Z-φd	重量
150	285	240	260	8-φ22	75
200	340	295	290	8-φ22	100
250	395	350	330	12-φ23	140
300	445	400	355	12-φ22	180
350	505	460	380	16-φ22	230
400	565	515	405	16-φ24	290
450	615	565	430	20-φ26	370
500	670	620	455	20-φ26	420
600	780	725	505	20-φ30	720
700	895	840	610	24-φ30	830
800	1015	950	660	24-φ33	1150
900	1115	1050	710	28-φ33	1600
1000	1230	1160	810	28-φ36	1900
1200	1455	1380	960	32-φ39	2460
1400	1675	1590	1110	36-φ42	3800
1600	1915	1820	1500	40-φ48	4800

工作原理

1、開閥

     當水泵啟動后進口端水經過、過濾器、閘閥、高壓管、進入活塞缸下部，在水的壓力下推動活塞上下帶動小閥板緩慢開啟，大閥板在水力的推動下與小閥板同時開啟，完成開閥。

2、關閥

     停泵時閥內流速急劇降低，大閥板在重力的作用下快速關閉，截斷90%的水流，出口端的回水壓力水進入過濾器、閘閥、高壓管、進入活塞缸上部，在水的壓力下推動活塞帶動小閥板緩慢關閉，Z終實現關閉。

主要特點

     1、管力閥結構；本閥門由閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。

     2、管力閥工作原理：管力閥在泥沙和雜物較多的一些情況下(如黃河水質，污水處理系統等)，閥門控制管路容易被堵塞，導致閥門失靈；大的雜物還容易把閥板卡住，導致閥門密封不嚴；還有一些特殊情況，閥門開關時水錘很大，導致閥門開關時響聲巨大，甚zhi造成事故。我公司自成立以來，一直致力于水泵出口控制閥的研制與生產，為能解決這些問題，我公司研發了管力閥。管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同情況的需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統?？蓮V泛應用于電力、環保、冶金、石化、水利、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內性能良好、運行可靠的泵站新型控制設備。
